Energetici dokončili obnovu chladicí věže číslo dvě

04. 12. 2019

Nový kabát má od dnešního dne jedna z chladicích věží Jaderné elektrárny Dukovany.

Energetici tak po 10 měsících dokončili obnovu stavebních částí věže, která slouží k odvodu nevyužitelného zbytkového tepla při bezemisní výrobě elektřiny. Díky modernizaci vnitřních vestaveb se také podařilo značně snížit množství kapiček vody unášených prouděním vzduchu ve věži a tím i spotřebu vody z řeky Jihlavy. Náklady na celkovou opravu věže elektrárnu přišly na více jak padesát milionů korun.

Z chladicích věží, které jsou dominantou elektrárny, stoupá čistá vodní pára. Při maximálním výkonu všech čtyř bloků je současná maximální hodnota odparu 1m3/s. K viditelnému poklesu odparu došlo po provedené modernizaci vnitřních částí vestaveb u všech osmi věží. Jde o tzv. eliminátory, tzn. lamelové rošty, na kterých se zachycují drobné kapky unášené prouděním vzduchu, které padají zpět do bazénu pod věží a významně tak snižují celkový odpar vody a její spotřebu. Jedná se tedy o bezemisní výrobu elektřiny, která společně s Jadernou elektrárnou Temelín pokrývá přes 40 procent spotřeby České republiky a díky kterým nemusí uhelné elektrárny spálit přes 26 milionů tun uhlí a do ovzduší tak nebylo vypuštěno cca 20 miliónů tun CO2.

Na obnově plášťů chladicí věže pracovalo od února zhruba 60 pracovníků specializované společnosti na opravy železobetonových konstrukcí ve výškách. Při opravě technici museli nejprve provést odstranění nesoudržných betonových částí, ošetření ocelových armatur pláště a betonových vestaveb, poté nanést novou vrstvu speciální správkové směsi a na závěr opatřit nátěrem šedé barvy s ochranou proti UV záření. Pro opravu vnitřních částí bylo zapotřebí celou věž odstavit, proto bylo nutné tuto část zvládnout do letních měsíců. Poté přišla na řadu vnější část věže, kterou již prováděli při plném provozu z lávky zavěšené na ocelových lanech. Postup prací proto výrazně ovlivňovaly vnější klimatické podmínky, zejména rychlost větru, která nesměla překročit 8 m/s. Při vyšších hodnotách větru musely být práce na lávce přerušeny. Obnova a modernizace dukovanských chladicích věží je nyní v polovině. Energetiky tak čeká obnova dalších čtyřech věží.



Základní rozměrové údaje věže jsou:

Celková výška věže:                                                                          125 m

Vnitřní průměr spodní:                                                                         88 m

Vnitřní průměr horní:                                                                            60 m



Tloušťka spodní části                                                                         60 cm

Tloušťka v 1/3 věže                                                                            18 cm

Nejtenčí část věže:                                                                             15 cm



Výměry jednotlivých konstrukčních celků jsou:



Celková plocha vnitřního povrchu tahového komína:                        23 300 m2

Celková plocha vnějšího povrchu tahového komína:                         24 700 m2

Celková plocha ochozu věže:                                                             1 025 m2

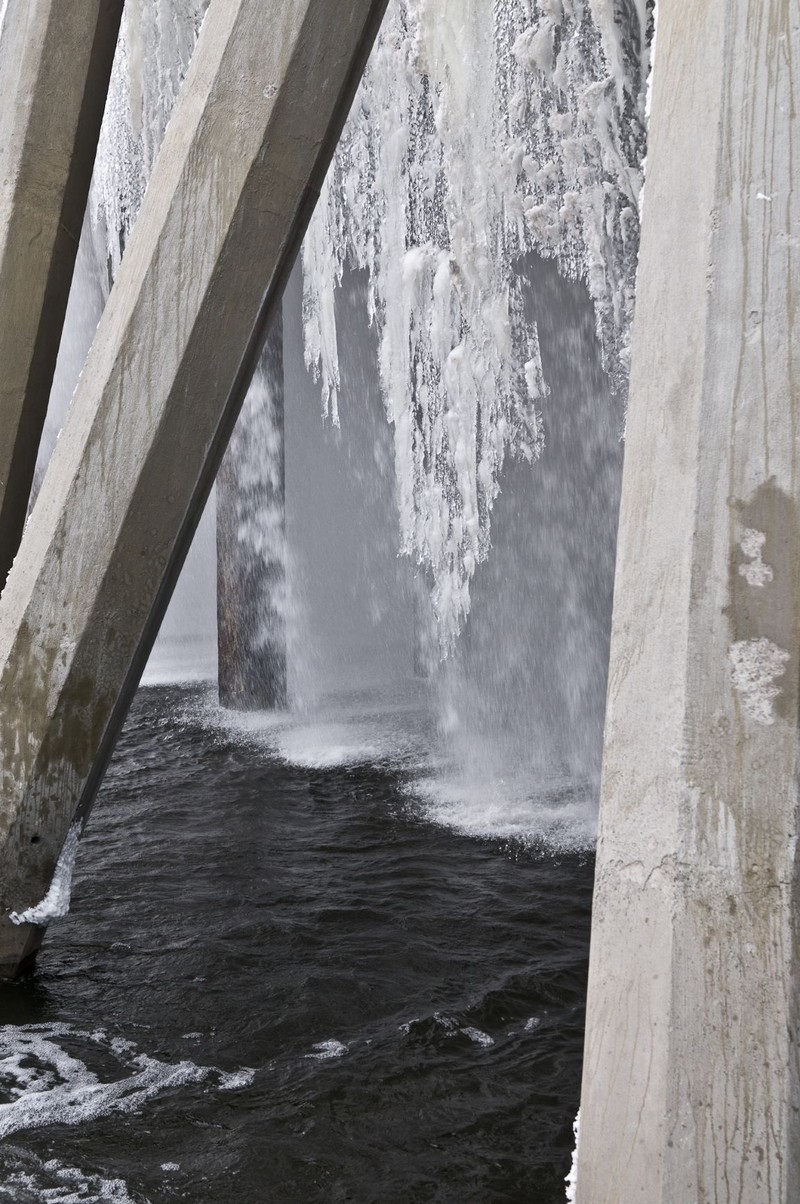

Celková plocha šikmých sloupů:                                                         1 900 m2

Celková plocha nosné konstrukce chladícího systému:                   26 500 m2

Celková plocha vodní nádrže:                                                             8 461 m2



Průměr vodní nádrže:                                                                            97,78 m

Hloubka vodní nádrže:                                                                      2,6 - 3,1 m
